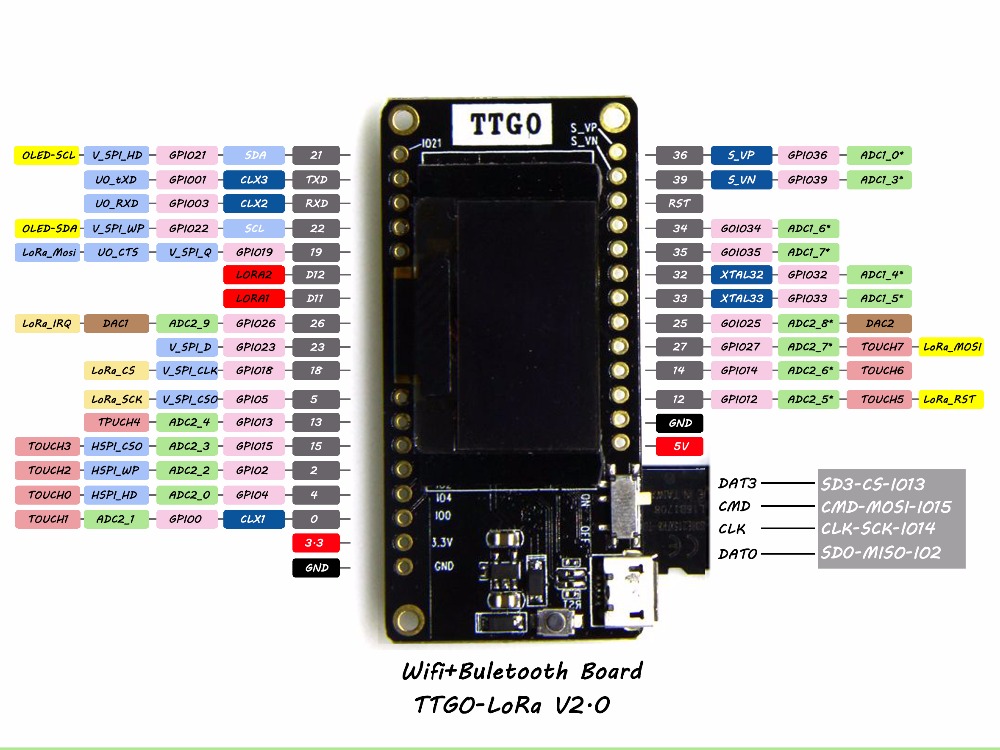

Este producto es una placa que tiene integrado el microcontrolador ESP32, el chip LoRa SX1276, una pantalla OLED de 0,96” y un lector de memorias microSD.

Esta placa puede comunicarse por los siguientes medios:

- Wifi

- Bluetooth

- LoRa (LoRaWan)

- I2C

- SPI

- UART


La placa también incluye un integrado para carga de baterías de litio.

Esta placa se puede programar con un cable micro USB estándar.

Los programas se pueden desarrollar con el IDE de Arduino. También se puede programar en Python, instalando un firmware apropiado.

Esta versión de la placa tiene lector de memorias microSD, lo que facilita el desarrollo de aplicaciones con Datalogger.


El producto es tal como se muestra en las fotos. Incluye la antena,  pines para soldar y cable para batería.





Enlaces y Descargas:






Para poner en marcha este último programa nos guiamos por este tutorial que explica bastante
bien todos los pasos.

Se debe establecer el plan de frecuencia en el archivo lmic_project_config.h
Ese archivo normalmente se encuentra dentro de la carpeta Documentos de Windows o Mac.
Por ejemplo en nuestro caso se encuentra en:

C:\Users\nombreusuario\Documents\Arduino\libraries\MCCI_LoRaWAN_LMIC_library\project_config\lmic_project_config.h

En ese archivo tuvimos que establecer los siguientes parámetros:

#define CFG_au915 1
#define CFG_sx1276_radio 1
#define LMIC_LORAWAN_SPEC_VERSION LMIC_LORAWAN_SPEC_VERSION_1_0_3

Otra cosa que vale la pena mencionar, es que en nuestro programa se establecieron
los siguientes parámetros de la librería LMIC:

    LMIC_enableSubBand(1);
    LMIC_selectSubBand(1);

Porque estamos trabajando con la SubBanda número 2, que es la que viene establecida por
defecto en los Gateways Dragino. Para comprender mejor esta parte, recomendamos leer el siguiente artículo:

Escribir un comentario

Note: HTML is not translated!
    Malo           Bueno
Captcha

TTGO LoRa32 V2.0 ESP32 915Mhz OLED

  • Modelo: TTGO-LoRa32
  • SKU: 93990014
  • Stock Disponible: Temporalmente Sin Stock

  • Notificarme cuando este producto esté en stock
    NOTIFICAR

  • $37,039

  • Neto: $31,125
