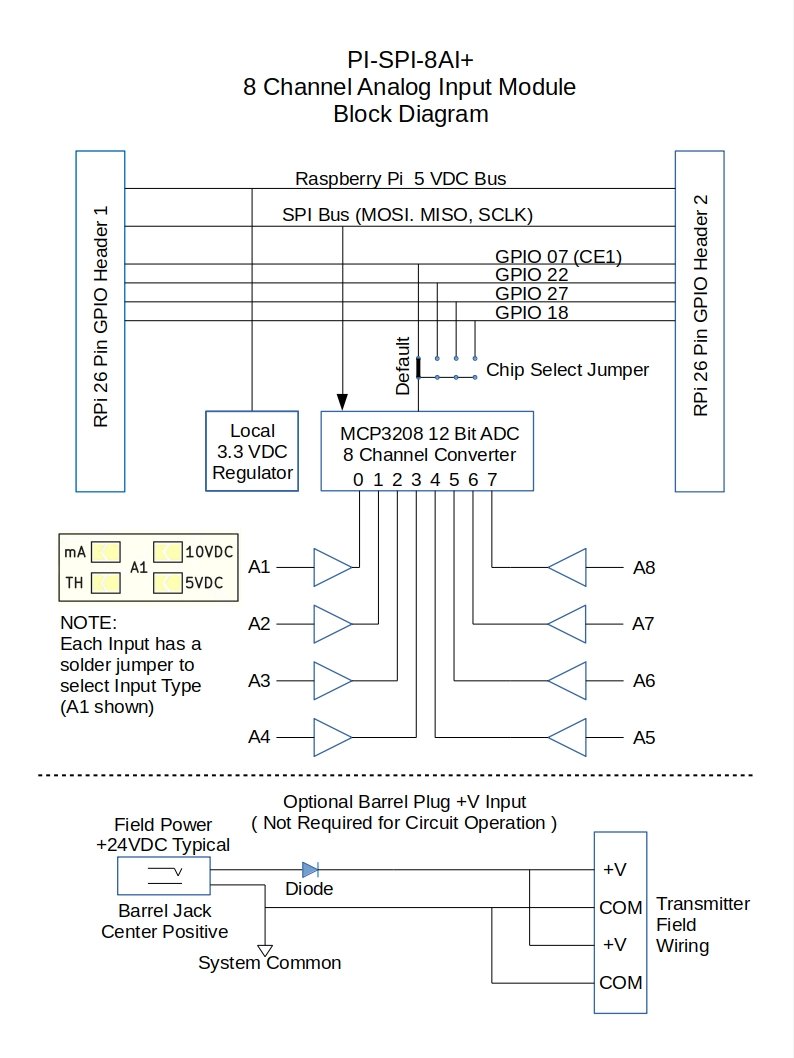

Esta tarjeta de entradas análogas cuenta con 8 canales de entrada de 4 a 20mA y está basada en el integrado MCP3208 (conversor A/D) de 12 bits.

Se pueden conectar varias de estas tarjetas en cascada (Daisy Chain).

La última revisión de la librería libwidgetlords v2.0 permite conectar hasta 4 tarjetas de forma simultánea, para obtener un máximo de 32 entradas análogas.

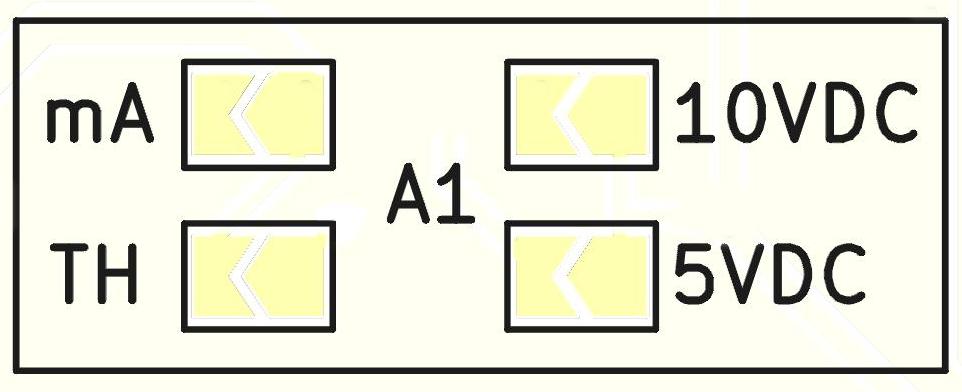

Cada Canal se puede configurar fácilmente para lectura de corriente o voltaje. Esta versión viene preconfigurada para lectura de corriente (mA). Cada entrada también se puede configurar fácilmente para lectura de temperatura (termistor). Para cambiar el tipo de entrada de un canal, agregar o quitar un jumper de soldadura, tal como se muestra en la siguiente imagen:

Rangos:

mA = 0 a 20 mA (obviamente sirve también para 4 a 20mA)

5VDC = 0 a 6.6 VDC

10VDC = 0 a 12 VDC

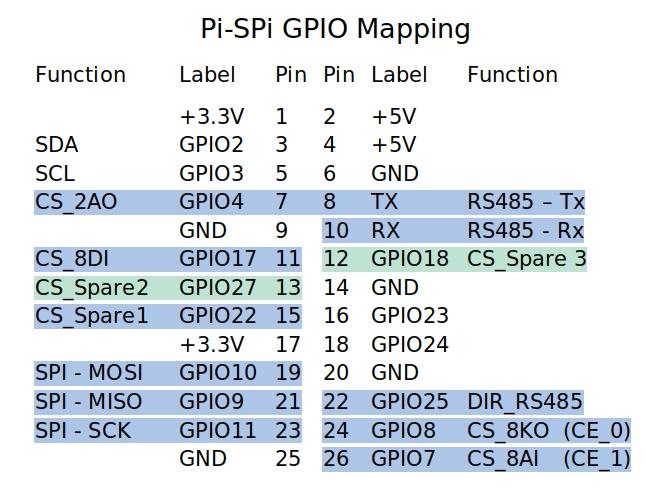

Mapeo de Pines GPIO utilizados:

Esta tarjeta utiliza los siguientes pines para comunicarse con la Raspberry PI:

SPI-MOSI  (GPIO10)
SPI-MISO  (GPIO9)
SPI-SCK   (GPIO11)
CS_8AI     (GPIO7)

Características:

• Alimentación independiente para transmisores de campo (9 - 24 VDC) (fuente de poder no incluida)
• Conector de terminales
• LED de indicación de alimentación
• Conversión análoga digital de 12 bits basada en el chip MCP3208
• Cada señal cuenta con un buffer (1/4 LM324 Op Amp)
• Los canales 1 a 8 vienen configurados para señales estándar de 4 a 20mA
• Dimensiones: 85 x 56 mm

El paquete Incluye:

• 1 Tarjeta de 8 entradas análogas para Raspberry PI
• 1 Cable Ribbon de 26 a 40 pines, para conexión entre la tarjeta y la Raspberry PI

Utilización:

Para la conexión de señales de 4 a 20mA, se recomienda revisar la siguiente informacióin:

4-20 mA Current Loop

Para utilizar esta tarjeta es necesario instalar las librerías de WidgetLords:

Getting Started with PI-SPI Libraries

Luego se recomienda usar los siguientes ejemplos como punto de partida:

PI-SPI-8AI Python Code Samples

Para obtener información mas completa se recomienda visitar el siguiente repositorio de GitHub:

https://github.com/widgetlords/libwidgetlords/tree/master/python

Descargas:

• Soporte para Node-RED
