Esta carcasa y base está diseñada para ser usada con Raspberry PI 3 y PI 4, para montaje a Riel DIN.

IMPORTANTE: EL COLOR DE LA CARCASA DEL PRODUCTO PODRÍA VARIAR CON RESPECTO AL QUE SE MUESTRA

EN LAS FOTOS DE LA PUBLICACIÓN. LA ÚLTIMA PARTIDA QUE NOS LLEGÓ TIENE CARCASA DE COLOR BLANCO.

Dentro de sus características principales tenemos:

Alimentación en 9 a 24Vdc
La placa suministra 5Vdc @ 2.5A a la Raspberry
Reloj de Tiempo Real (conectado por I2C, con respaldo de batería CR2032)
Puerto RS485 con driver protegido contra interferencias electromagnéticas

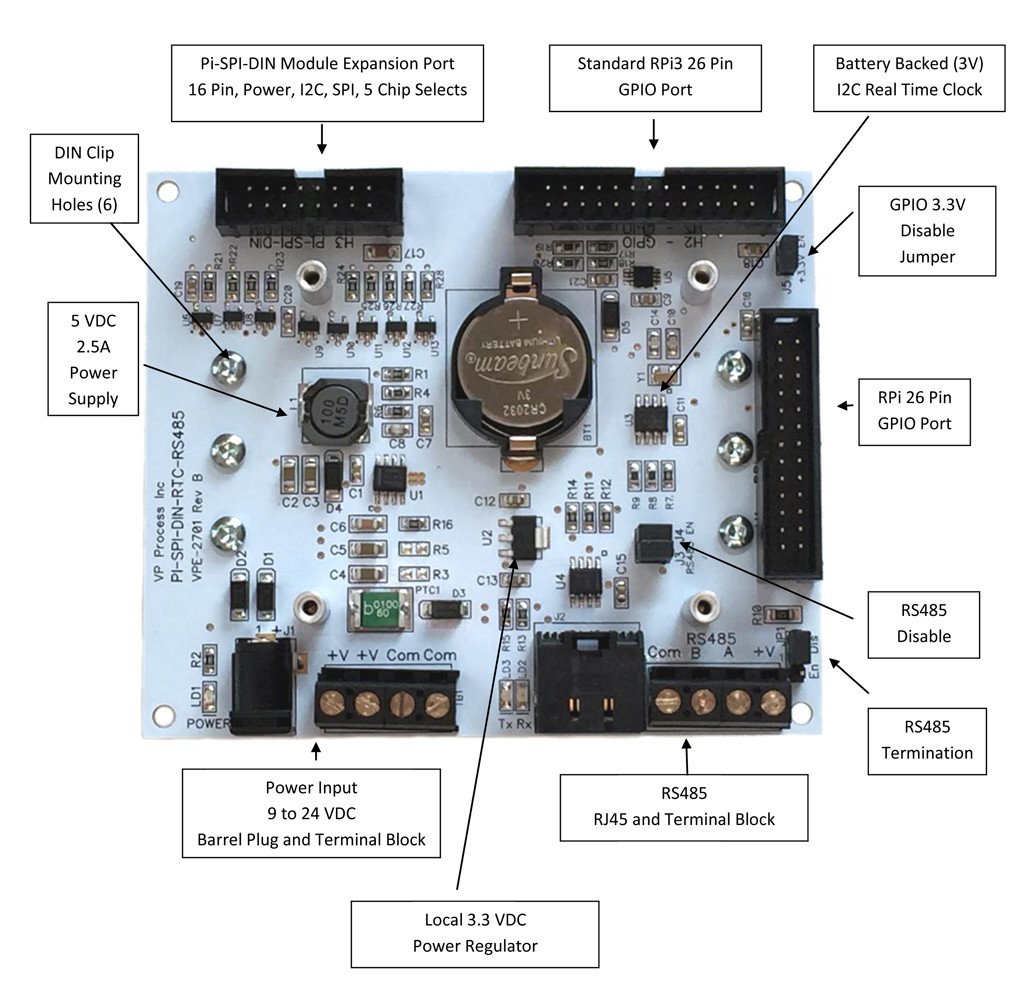

Especificaciones:

Alimentación: 9 a 24Vdc (máximo 28Vdc)
Conector para alimentación: bornera de tornillos y conector redondo de 2,1x5.5mm (el mismo que usa Arduino UNO)
Entrega alimentación en 5Vdc @ 2.5A a la Raspberry (Máx. 3 Amperes)
La alimentación llega a la Raspberry a través de un cable Ribbon de 26 conductores
El puerto RS485 cuenta con conector RJ45 y bornera de tornillos
El puerto RS485 puede ser deshabilitado mediante jumpers
La resistencia de terminación para el puerto RS485 viene incorporada y se puede habilitar via Jumper
La placa incluye Leds de indicación (Tx/Rx) para la comunicación RS485
La placa base tiene dos conectores GPIO: uno para la interconexión con la Raspberry y otro para periféricos externos
La placa tiene un conector PI-SPI-DIN (16 Pines) para conectar módulos de expansión
El reloj de tiempo real es el MCP7940 de Microchip
Dimensiones de la placa base: 102 x 86 mm

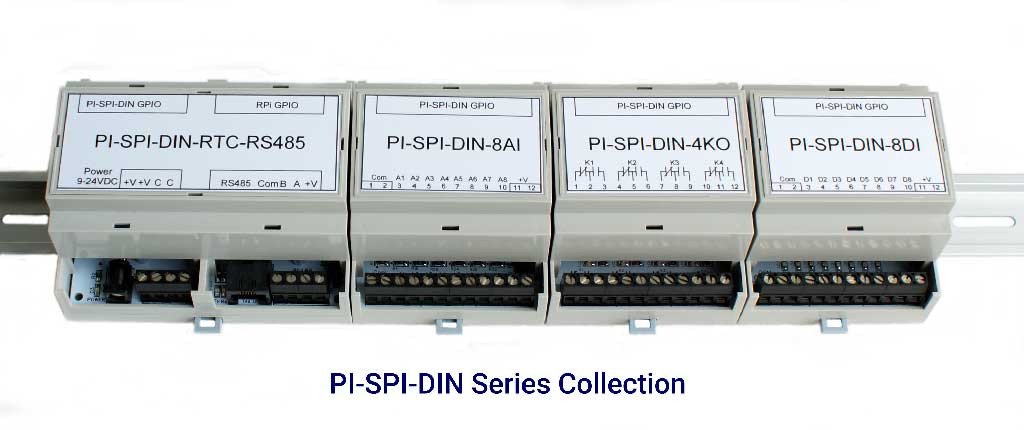

Esta base para Raspberry permite realizar una expansión en "Daisy Chain", en la que los módulos se van encadenando uno tras otro.

Dentro de los módulos de expansión que se pueden agregar, hay tres que se integran mediante puerto SPI, que son los módulos de 8AI (entradas análogas), 8DI (entradas digitales) y 4KO (salidas de relé).

Los módulos 8DI y 4KO usan un chip expansor de GPIO (MCP23S08).

El módulo de 4 salidas análogas de 4 a 20mA (4AO) usa el bus de comunicaciones I2C y el DAC MCP4728 que puede ser programado con diferentes direcciones I2C.

Un sistema típico con expansiones puede tener:

3 x módulos PI-SPI-DIN-8AI con un total de 24 entradas de 4-20 mA (GPIO7, GPIO23 y GPIO18)

4 x módulos PI-SPI-DIN-4AO con un total de 16 salidas de 4-20 mA (bus I2C)

4 x módulos PI-SPI-DIN-4KO con un total de 16 salidas a relé SPDT 2A (GPIO8 y 4 Jumpers para seleccionar las direcciones de los módulos A0 a A3)

4 x módulos PI-SPI-DIN-8DI con un total de 32 entradas digitales aisladas (GPIO24 y 4 Jumpers para seleccionar las direcciones de los módulos A0 a A3)

Esto es, 15 módulos para un total de 88 puntos I/O, todos alimentados desde la base principal.
