El MAX30100 es un sensor del fabricante Maxim Integrated que incorpora las funciones de pulsímetro y oxímetro en un único integrado que podemos usar junto con un procesador como Arduino.

La serie MAX30100 es un sensor óptico, que basa su funcionamiento en el distinto comportamiento que la sangre tiene ante la luz, en función de su grado de saturación de oxígeno.

Para ello, el MAX30100 incorpora dos LED, uno de espectro rojo y otro de infrarrojo. El MAX30100 se pone sobre la piel, por ejemplo en el dedo o la muñeca. El sensor detecta la luz reflejada, y determina el grado de saturación.

La comunicación con el MAX30100 se realiza a través de bus I2C, por lo que es muy sencillo conectarlo a un procesador como Arduino.

Cuando el corazón bombea sangre, hay un aumento en la sangre oxigenada como resultado de tener más sangre. A medida que el corazón se relaja, el volumen de sangre oxigenada también disminuye. Al conocer el tiempo entre el aumento y la disminución de la sangre oxigenada, se determina la frecuencia del pulso.

La sangre oxigenada absorbe más luz infrarroja y pasa más luz roja, mientras que la sangre desoxigenada absorbe luz roja y pasa más luz infrarroja. Esta es la función principal del MAX30100: lee los niveles de absorción de ambas fuentes de luz.

Para utilizar este módulo con Arduino, Arma el circuito sin alimentación, luego conecta la placa Arduino con el cable USB a tu computadora. Una vez que la conectas, la misma alimentación del Arduino alimenta también al sensor.

Recomendamos utilizar esta librería que incluye ejemplos:

https://github.com/gabriel-milan/Arduino-MAX30100

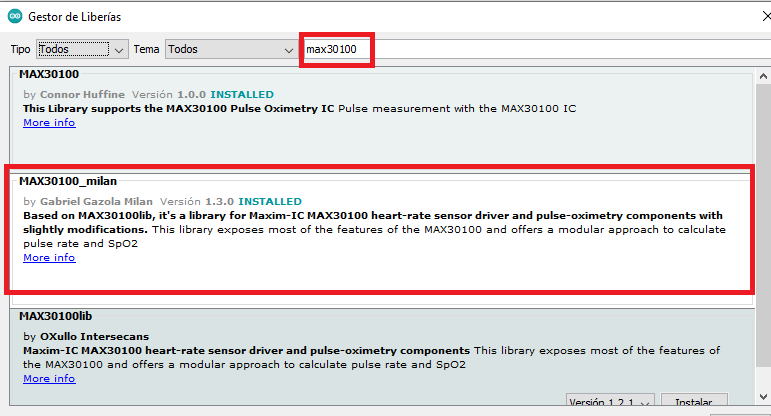

Y que también se puede descargar directamente con el gestor de librerías del IDE de Arduino.
