Este módulo cargador sirve para una o dos baterías de litio (sistemas 1S o 2S), por ejemplo baterías 18650 que tienen un rango de voltaje de 2.8 a 4.2V y voltaje nominal de 3.7V.

El módulo puede trabajar en dos modos diferentes: para sistemas de 1 celda (1S) o para sistemas de 2 celdas (2s).

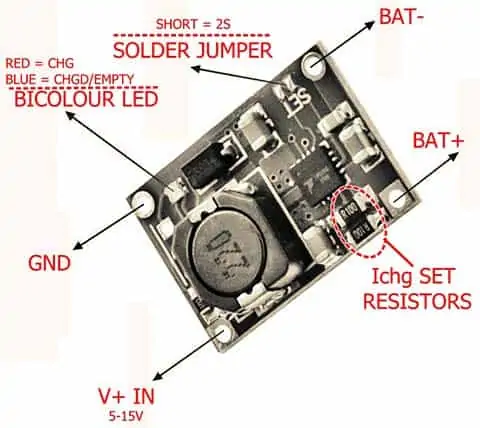

Para seleccionar el modo de trabajo el módulo cuenta con un jumper de soldadura.

El módulo viene preparado por defecto para sistemas 1S. Para cambiarlo a 2S se debe hacer el puente de soldadura.

En el caso de sistemas 2S se debe utilizar un voltaje de carga entre 9 y 12V.

En el caso de sistemas 1S se debe utilizar un voltaje de carga entre 5 y 12V.

Entre las funciones del módulo módulo está la protección contra sobrecorriente, bajo voltaje y temperatura del chip.



Características:

  • Voltaje de alimentación: 5V ~ 12V (máximo 18V, por corto tiempo).
  • Máxima corriente de carga: 2A
  • Frecuencia (switching mode): 400KHz
  • LEDs rojo y verde indicadores de estado de carga
  • Protecciones: sobrecorriente, bajo voltaje y temperatura
  • Temperatura de Operación: -40 a 85° C
  • Dimensiones: 2.5cm x 1.7cm x 0.5cm



Aquí se puede ver un review más detallado de sus características.



El módulo por defecto entregará una corriente de carga máxima de 2A, que para algunas aplicaciones puede ser un poco excesiva. Para eso existen dos soluciones:

1.- Alimentar con una fuente que tenga por sí misma la corriente limitada o que tenga la capacidad de ajustar limitación de corriente.

2.- Cambiar unas resistencias que tiene el módulo para ajustar la corriente de carga. Por ejemplo, según la hoja de datos, con una resistencia de 0,05 Ohm se obtiene corriente máxima de 2A. Con resistencia de 0.1 Ohm la corriente máxima es de 1A.


El módulo por defecto viene con dos resistencias de 0.1 Ohm en paralelo y por eso es que da una corriente máxima de 2A.





Escribir un comentario

Note: HTML is not translated!
    Malo           Bueno
Captcha

Módulo de Carga TP5100

  • Modelo: TP5100
  • SKU: 1091110004
  • Stock Disponible: 88
  • $1,890

  • Neto: $1,588
