Este módulo Relé puede ser comandado mediante comunicaciones LoRA de larga distancia (no tiene protocolo LoRaWAN) y soporta cargas de hasta 30A en 240VAC.

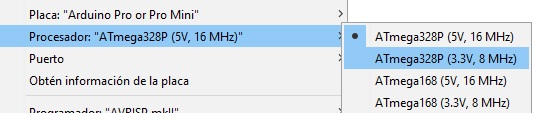

El módulo está basado en el bootloader de Arduino Pro Mini (3.3V, 8Mhz) y en el firmware “simple demo firmware Lora Relay V1.1”. Entonces se puede re-programar con un conversor corriente de USB a TTL y seleccionando la placa Arduino Pro Mini con procesador de 3.3V 8Mhz.

Si tu conversor no cuenta con la señal DTR, será necesario presionar el botón reset para resetear el Atmega328P manualmente.

El voltaje de alimentación del módulo es 12Vdc y la frecuencia LoRa es de 915Mhz.

El transmisor que envía la señal de comando podría ser cualquier placa que tenga un transceptor LoRa que trabaje en la misma frecuencia. Por ejemplo se podría utilizar una placa Arduino con Shield LoRA o una Raspberry PI con HAT LoRA.

Enlaces y Descargas:

• Esquemático
• Wiki
• Proyecto de Ejemplo
• Código de Ejemplo para el Transmisor
• Código de Ejemplo para el Receptor(Módulo Relé)

En los ejemplos hay que cambiar la frecuencia por la que usted vaya a utilizar, por ejemplo 915Mhz.
