• Shield Pantalla Touch 3.5 Pulgadas para Arduino

Características

  • Panalla Touch Resistiva TFT LCD, 3.5 pulgadas, resolución 480x320
  • Interface estándar para Arduino, compatible con placas como : Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
  • Controlador Touch integrado
  • Control de backlight mediante PWM
  • Slot Micro SD
  • Control via SPI
  • Viene con ejemplos para STM32 y Arduino

Parámetros Clave

LCD TypeTFT
LCD InterfaceSPI
LCD ControllerILI9486
Touch Screen TypeResistive
Touch Screen ControllerXPT2046
ColorsRGB, 65K colors
Resolution480x320 (Pixel)
Aspect Ratio8:5
I/O Voltage3.3V/5V

Interface

SymbolArduino / NUCLEO PINDescription
5V5V5V power input
GNDGNDGround
SCLKD13SPI clock
MISOD12SPI data input
MOSID11SPI data output
LCD_CSD10LCD chip select
LCD_BLD9LCD backlight
LCD_RSTD8LCD reset
LCD_DCD7LCD data/command selection
TP_BUSYD6Touch panel busy
SD_CSD5Micro SD card chip select
TP_CSD4Touch panel chip select
TP_IRQD3Touch panel interrupt

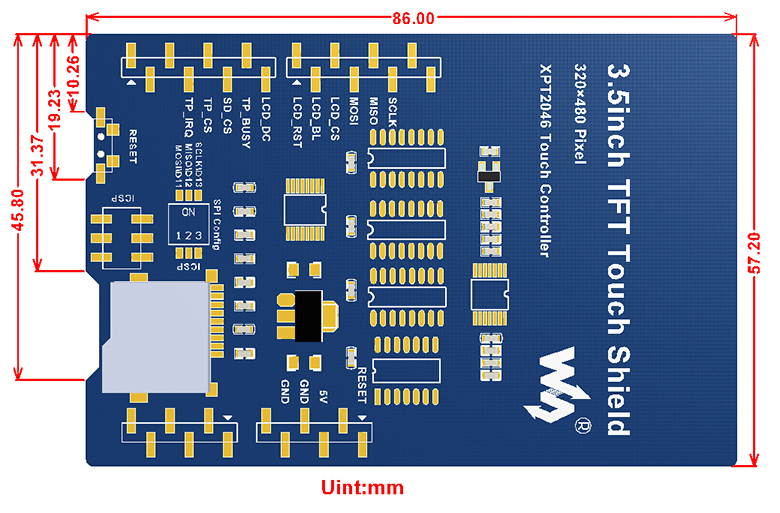

Dimensiones Externas



Enlaces Relacionados

Manual de Usuario

Esquemático

Código Demo

Datasheet ILI9486

Datasheet XPT2046

Escribir un comentario

Note: HTML is not translated!
    Malo           Bueno
Captcha

Shield Pantalla Touch 3.5 Pulgadas para Arduino

  • Modelo: TFT_ILI9486_35INCH
  • SKU: 61730044
  • Disponibilidad: 8
  • $19,800

  • Neto: $16,639
