Este módulo realiza la conversión transparente de comunicación serial entre TTL y RS485.

El módulo detecta automáticamente si se está recibiendo o transmitiendo y por eso no necesita señales de control de flujo (RTS, CTS, DTR, DSR).

Características:

• Voltaje de alimentación: 3.3Vdc o 5Vdc

• Nivel TTL de Comunicación: 3.3 o 5V

• Rango de Temperatura de Operación: -40 °C a 85 °C

• Baud Rate: 110bps a 256kbps

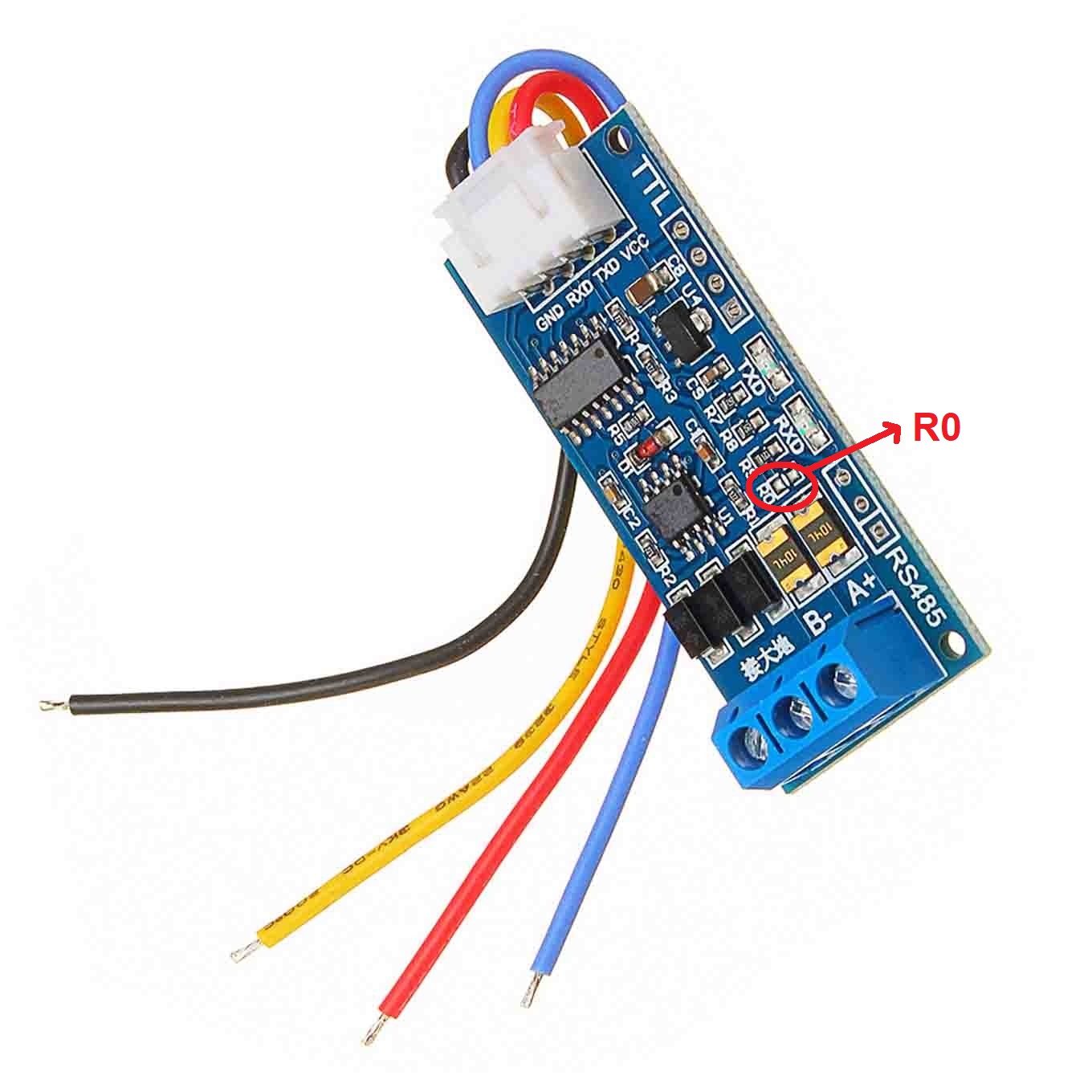

Este módulo tiene incorporada la resistencia de terminación de 120 Ohm, que se puede habilitar fácilmente haciendo un puente en R0.

Si usted necesita aprender acerca de la implementación de redes seriales (por ejemplo Modbus RTU) sobre capa física RS-485, recomendamos leer la especificación de “MODBUS over Serial Line”.

Se recomienda utilizar un cable tipo Par Trenzado Apantallado.

En una red RS-485 es recomendable que el Shield (malla) del cable tenga continuidad a lo largo de toda la red y que sea conectado a tierra en un solo punto. Habitualmente el punto de conexión a tierra del Shield es en el nodo principal (Maestro de la red en el caso de Modbus RTU).
