Este producto es un Joystick ideal para Arduino o para cualquier otro proyecto con microcontroladores.

El joystick funciona como una resistencia variable en dos ejes.

Se alimenta en 5Vdc y en estado estático entrega un voltaje de 2,5 V en cada eje.

Cuando el joystick es manipulado, los voltajes leídos en cada eje aumentarán o disminuirán,

dependiendo del sentido de movimiento. El voltaje leído siempre estará entre 0 y 5 Volts.

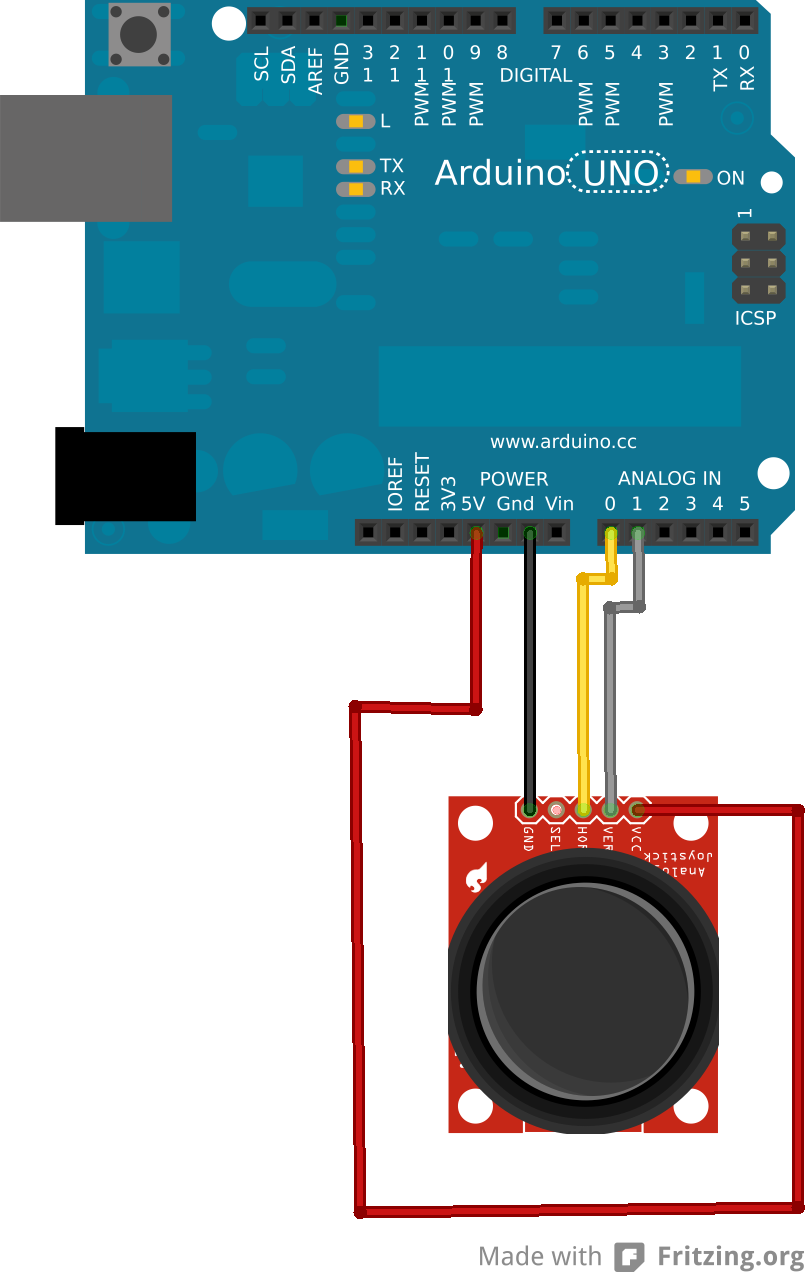

El circuito para Arduino es tan simple como esto:

Ahora solamente necesitamos un programa capaz de leer estas entradas y en este caso mostrar su valor en nuestra consola Serial:

  1. //Definimos  los pines en los que tenemos conectadas las salidas del joystick
  2. const int ejeH = 0;
  3. const int ejeV = 1;
  4.
  5. void setup() {
  6.     // Inicializamos la comunicación serial
  7.     Serial.begin(9600);
  8.     }
  9.
  10.     void loop(){
  11.     //Mostramos las lecturas por la consola
  12.     Serial.print("EjeX: ")
  13.     Serial.print(analogRead(ejeH));
  14.     Serial.print ("EjeY: ");
  15.     Serial.print(analogRead(ejeV));
  16. }

Ahora que sabemos leer un joystic podemos usarlo para lo que queramos. Cómo por ejemplo, controlar un servo.


Escribir un comentario

Note: HTML is not translated!
    Malo           Bueno
Captcha

Módulo Joystick para Arduino

  • Modelo: ard_joystick2_ps2
  • SKU: 61620027
  • Disponibilidad: 42
  • $2,850

  • Neto: $2,395
